③ 中級の比較的簡単な３Ｄ作図を練習をします。
●雨傘を作る。
※雨傘のstepファイルをこちらからダウンロードして参考にしてください。(FreeCadで読み込めます。)
|
||
|
 |  |
|
●パーツワークベンチで作成します。 ・スケッチ・パーツワークベンチ・パーツデザインワークベンチの機能を使い雨傘を作ります。 ・フィレットや切り取りを使い作成ください。 ※ダウンロードしたStepファイルをFreeCadに読み込み、いろいろとアクセサリーを変えて試してみてください。 |
||
|
●先割れスプーンを作る。
※stepファイルをこちらからダウンロードして参考にしてください。(FreeCadで読み込めます。)
|
||
|
 |  |
|
●カーブワークベンチで作成します。 ・学校の給食でよくお世話になった先割れスプーンを作ります。 ・スケッチ・パーツワークベンチ・パーツデザインワークベンチの機能を使います。 ※ダウンロードしたStepファイルをFreeCadに読み込み、いろいろとアクセサリーを変えて試してみてください。 |
||
|
●デザインした鉢を作る。
※stepファイルをこちらからダウンロードして参考にしてください。(FreeCadで読み込めます。)
|
||
|
 |  |
|
●パーツデザインワークベンチで作成します。 ・ちょっとデザインをした鉢を作ってみました。 ・パーツデザインワークベンチのメニューだけで作りました。 ※ダウンロードしたStepファイルをFreeCadに読み込み、いろいろとアクセサリーを変えて試してみてください。 |
||
|

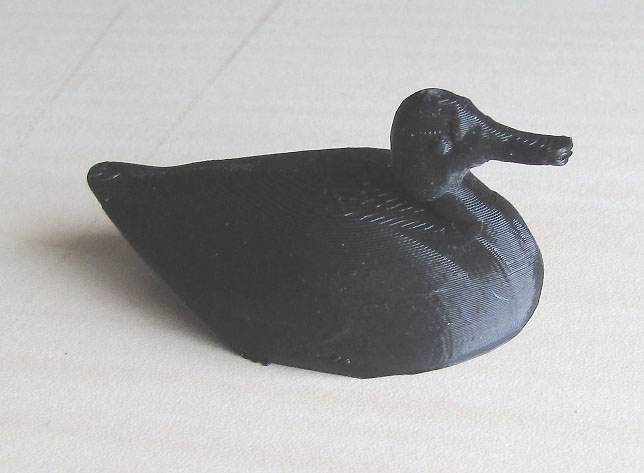

●水鳥のデコイを作る。
※stepファイルをこちらからダウンロードして参考にしてください。(FreeCadで読み込めます。)
|
||
|
 |  |
|
●ロフト機能を使い水鳥のデコイを作成します。 ・スケッチで水鳥のスライス断面を複数作り、ロフトで３Ｄ造形しました。 ・体、首、頭はそれぞれロフトで造形しました。 ※ダウンロードしたStepファイルをFreeCadに読み込み、いろいろとアクセサリーを変えて試してみてください。 |
||
|
●和風灯篭を作る。
※stepファイルをこちらからダウンロードして参考にしてください。(FreeCadで読み込めます。)
|
||
|
 |  |
|
●カーブワークベンチを使い曲面を作成します。 ・スケッチで屋根・脚部の曲線をスケッチで作ります。 カーブワークベンチで曲面を作り、パーツワークベンチの押し出しで３Ｄ造形しました。 ・尖塔・屋根・本体・台座・脚のパーツから構成されています。 ※ダウンロードしたStepファイルをFreeCadに読み込み、いろいろとアクセサリーを変えて試してみてください。 |
||
|
●サッカーボールのような多面体を作る。
※stlファイルをこちらからダウンロードして参考にしてください。(FreeCadで読み込めます。)
|
||
|
 |  |
|
●Pyramids-and-Polyhedronsワークベンチを使い多面体を作成します。 ※先ずツールメニューのアドオンマネージャーで、Pyramids-and-Polyhedronsをダウンロードします。 ・Pyramids-and-PolyhedronsワークベンチでIcosahedron_truncatedを選択します。 パーツデザインワークベンチでIcosahedron_truncatedのサブオブジェクト形状のバインダーを作ります。 ・ドラフトワークベンチのダウングレード機能でバインダーをFaceに分解します。 （バインダー上の多面体を選択してから、ダウングレードを行います。） ※ぜひPyramids-and-Polyhedronsをアドオンしてサッカーボールのような多面体を作ってみてください。 |
||
|
●次の練習では、中級者向けの曲面を多用する造形をいろいろなワークベンチで作成します。 |
||
