C 主に曲線を用いた3D作図を練習をします。
●ボートを作る。
※ボートのstepファイルをこちらからダウンロードして参考にしてください。(FreeCadで読み込めます。) ![]() |
||
![]() ![]() |
![]() | ![]() |
●アドオンのCurved Shapesで作成します。 ・スケッチワークベンチ・アドオンのCurved Shapesの機能を使いボートを作ります。 ※アドオンマネージャーからCurved Shapesの追加が必要です。 ※ダウンロードしたStepファイルをFreeCadに読み込み、舵などのアクセサリーを加えてみてください。 |
||
●亀を作る。
※stepファイルをこちらからダウンロードして参考にしてください。(FreeCadで読み込めます。) ![]() |
||
![]() |
![]() | ![]() |
●カーブワークベンチで作成します。 ・亀の置物を作ってみましょう。 ・スケッチ・パーツワークベンチ・カーブワークベンチの機能を使い頭部と体を作ります。 ※ダウンロードしたStepファイルをFreeCadに読み込み、足や尻尾などを加えてみてください。 甲羅のデザインにもチャレンジしてみて下さい。 |
||
●帽子(キャップ)を作る。
※stlファイルをこちらからダウンロードして参考にしてください。(FreeCadで読み込めます。) ![]() |
||
![]() ![]() |
![]() | ![]() |
●カーブワークベンチで作成します。 ・帽子(キャップを作ってみましょう。 ・スケッチ・パーツワークベンチ・カーブシェイプワークベンチの機能を使い帽子片側の部分を作り、ミラーリングで帽子本体を完成します。 ・ツバの部分、頭頂のボタン、ベルトなどの付属物を作ります。 |
||

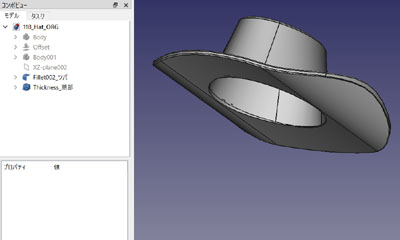

●帽子(ハット)を作る。
※stepファイルをこちらからダウンロードして、装飾を追加してください。(FreeCadで読み込めます。) ![]() |
||
![]() |
![]() | ![]() |
●パーツワークベンチ・パーツデザインワークベンチで作成します。 ・帽子(ハットを作ってみましょう。 ・スケッチ・パーツワークベンチで帽子のツバの部分をシート状につくります。(オフセットは5oで設定) ・パーツデザインワークベンチでツバの中央をくり抜きます。 ・パーツデザインワークベンチで帽子の部分を作ります。 ※このstepファイルをダウンロードして、帽子に装飾などを追加してはいかがでしょうか。 |
||
●ビーチサンダルを作る。
※stlファイルをこちらからダウンロードできます。 ![]() |
||
![]() |
![]() | ![]() |
●パーツワークベンチ・パーツデザインワークベンチで作成します。 ・スケッチで片側のビーチサンダルの底(Body)作図しますを。 ※YZスケッチとXYスケッチをパッドにして、パーツワークベンチで共通集合すると底ができます。 ・パーツデザインワークベンチの加算パイプで鼻緒を作ります。 ※スイープ経路用のスケッチ線をコンボビューのAttachmentで適切に傾けます。 ・最後にパーツワークベンチのミラーリングで、左右一対のサンダルにします。 ※このstlファイルをダウンロードして、ビーチサンダルの3Dプリンにトライしてみてください。 |
||
●次の練習では、地形のデーターを用いる造形をいろいろなワークベンチで作成します。 |
