① 中級の最初の３Ｄ作図を練習をします。

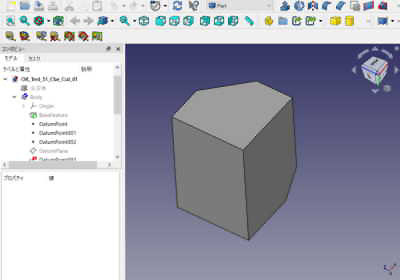

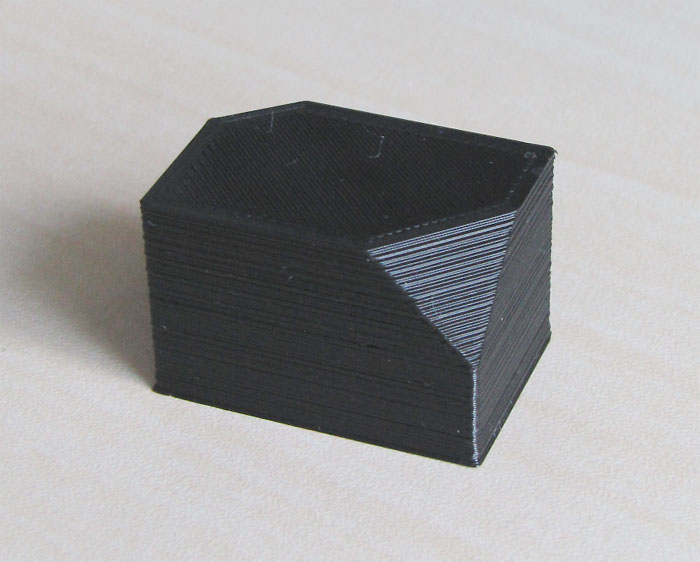

●立方体の端を指定した寸法でカットする。
※この立方体のFreeCadファイルをこちらからダウンロードして参考にしてください。
|
||
|
 |  |
|

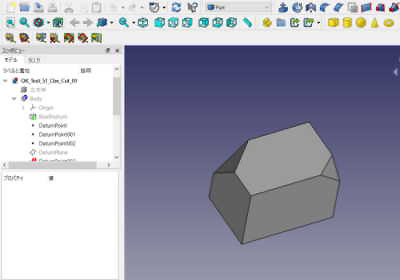

●パーツワークベンチで作成した立方体の端部を２箇所カットします。 ・パーツワークベンチで立方体を作ります。 ・パーツデザインワークベンチに切り替え立方体上にデータム点を３箇所作ります。 ※データム点の位置寸法を確認しましょう。 ・データム点を含むデータム平面を作成します。 ・パーツワークベンチの「Slice to Compound」メニューで立方体の端部を分割します。 ※立方体の切り取る部分に線が入ります。 ・ドラフワークベンチの「ダウングレード」メニューを２回実行すると、指定した端部が切り取られます。 ・２箇所目の端部切り取りも、同様に行います。 |
||
|

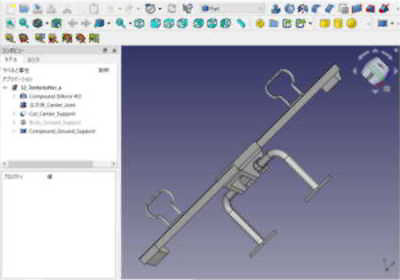

●公園のシーソーを作る。
※このシーソーのFreeCadファイルをこちらからダウンロードして参考にしてください。
|
||
 |
 |  |
|

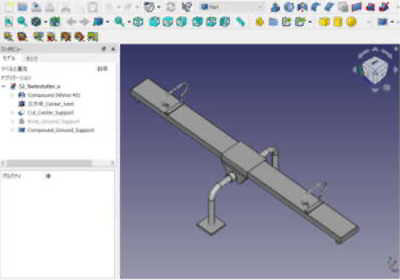

●左右対称な立体なので「ミラーリング」複写をうまく使い作成したいものです。 ・パーツワークベンチ、スケッチワークベンチ、パーツワークベンチをうまく使ってください。 |
||
|

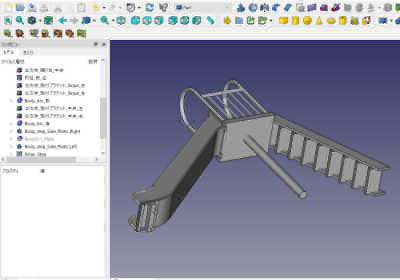

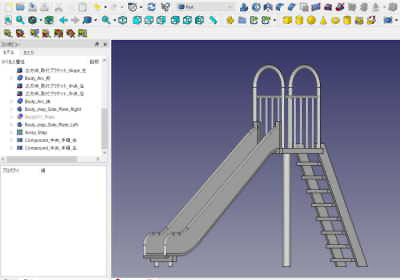

●滑り台を作る。
※この滑り台のFreeCadファイルをこちらからダウンロードして参考にしてください。
|
||
 |
 |  |
|
●パーツワークベンチ、スケッチワークベンチで作成します。 ☆階段部分の手摺がまだ取り付けられていません。 練習で手摺を追してみてください。 ・スロープ部分はスケッチで描いてからパーツデザインワークベンチの「パッド」で押し出しします。 ※スケッチ、パッドをうまく使ってください。 ・階段の踏板はドラフトワークベンチの「整列ツール」→「配列」を使い並べました。 |
||
|
●昭和の車（練習）をつくる。
※この立方体のFreeCadファイルをこちらからダウンロードして参考にしてください。
|
||
|
 |  |
|

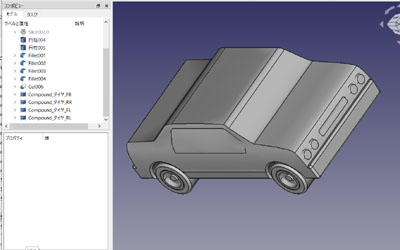

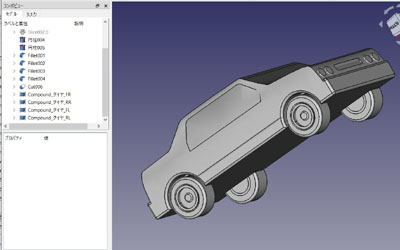

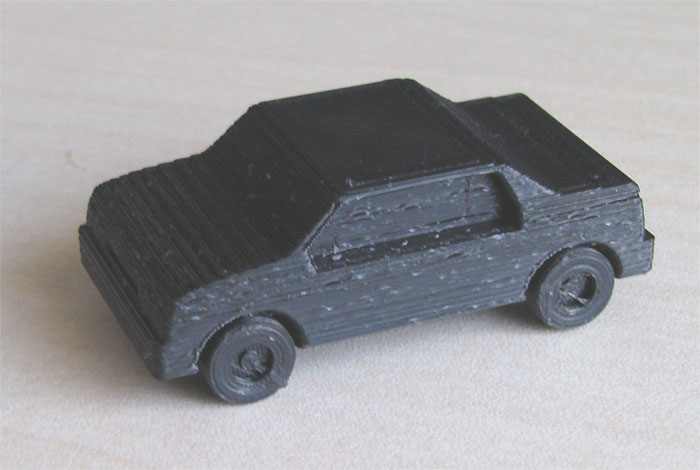

●パーツワークベンチ・サーフェースワークベンチで作成します。 ・車体の外形を曲面にするため、先ずサーフェースワークベンチで曲面を作ります。 ・パーツワークベンチで立方体を作り曲面を使い「Slice apart」メニューで車体を作ります。 ・後は車体に前照灯などのアクセサリーを付けていきます。 ☆練習として、ダウンロードした車体にもっと、いろいろなアクセサリーを付けて自分の車を作ってみてください。 ・３Ｄ印刷をそのまま行うと写真のようになります。タイヤは本体とは別に印刷してから本体に接着しています。 ※できれば屋根の部分を分割し、本体部と別に３Ｄ印刷を行うと、もっと良い造形結果となると思います。 |
||
|

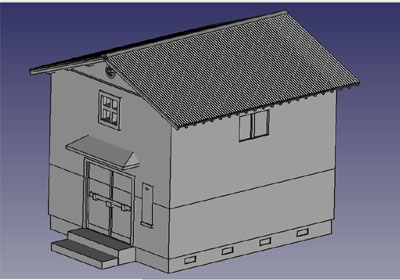

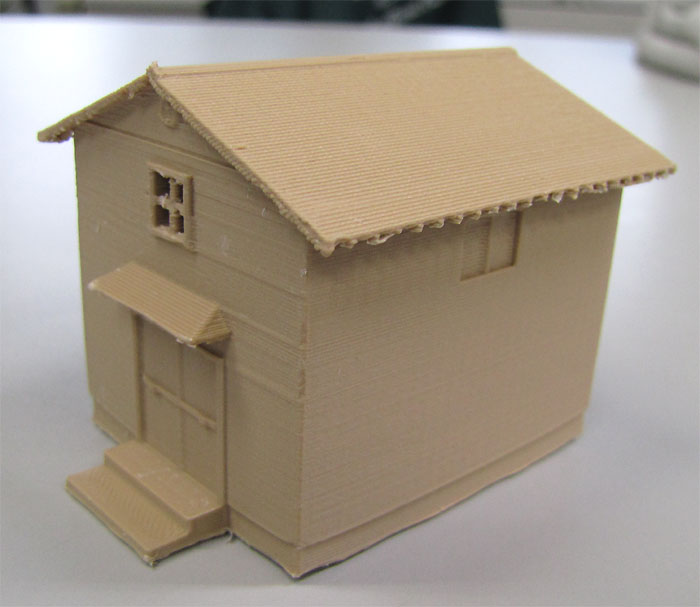

●トタン屋根の昭和の倉庫をつくる。
※この立方体のFreeCadファイルをこちらからダウンロードして参考にしてください。
|
||
|
 |  |
|

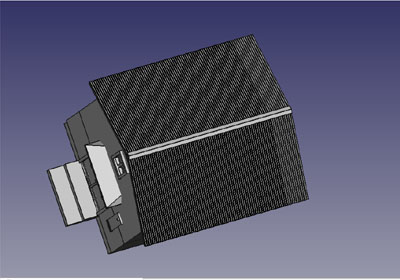

●パーツワークベンチ・ドラフトワークベンチで作成します。 ・パーツワークベンチで立方体を作り屋根の梁を構成します。 ・トタン屋根は、イラストレーターで作図した波板断面を押し出して作りました。 ・３Ｄ印刷をそのまま行うと写真のようになります。 ※できれば屋根の部分を分割し、本体部と別に３Ｄ印刷を行うと、もっと良い造形結果となると思います。 |
||
|

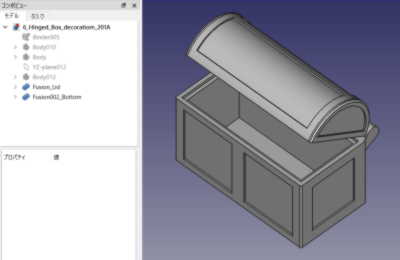

●宝箱をつくる。
※この宝箱のStepファイルをこちらからダウンロードして参考にしてください。(FreeCadで読み込めます。)
|
||
|
 |  |
|

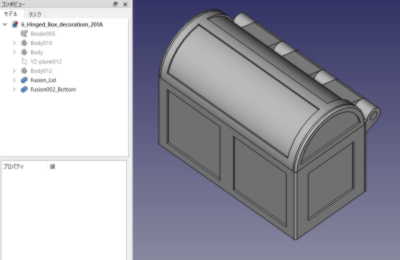

●パーツワークベンチ・パーツデザインワークベンチで作成します。 ・パーツデザインワークベンチで立方体を作り、「厚み」機能で箱を作ります。 ・ヒンジの部分をスケッチ、押し出しし、「直線状パターン」で箱に４個配置します。 ・蓋の部分を箱と同様に作成します。「直線状パターン」でヒンジを３個配置します。 ・箱と蓋の表面に補強用の板を貼り付けます。 ※蓋の曲面の補強版貼り付けは、カーブワークベンチの「Sketch on surface」を使いました。 |
||
|
●次の練習でも中級者向けの難易度がやや高いものをいろいろなワークベンチで作成します。 |
||
